Parches, electrodos y conexiones rotas. Cómo repararlas

Bueno bueno bueno… me sigo encontrando con algún “manitas” que todavía rompe las conexiones de los parches… jejeje. Si este es tu caso, no te preocupes. Te ayudaré para que esto no vuelva a suceder.

Ya sé que algunos electrodos los hacen muy pero que muy delicados. Casi tan delicados, que parece que estén hechos más para romperse que para que funcionen bien. Por eso debes poner atención extrema a la hora de desconectarlos. Son muy buenos pero muy delicados.

Ya te mostré en distintos artículos y videos cómo hay que desconectar los parches para que no se rompan las conexiones. Si no lo has visto aún, te haré un recordatorio.

Aquí tienes un video en el que te cuento cómo desconectar el parche del cable sin romperse, con una herramienta especialmente importada desde Australia (jejeje)

Si así y todo rompes el corchete de los electrodos (manazas sois algunos eh….) bueeeno, no pasa nada. Aquí tienes este artículo para tratar de reparar esos electrodos y quedarlos otra vez como nuevos.

Lo primero que tienes que hacer es identificar la rotura de corchete. Hay dos tipos: La que se puede reparar y la que no se puede reparar.

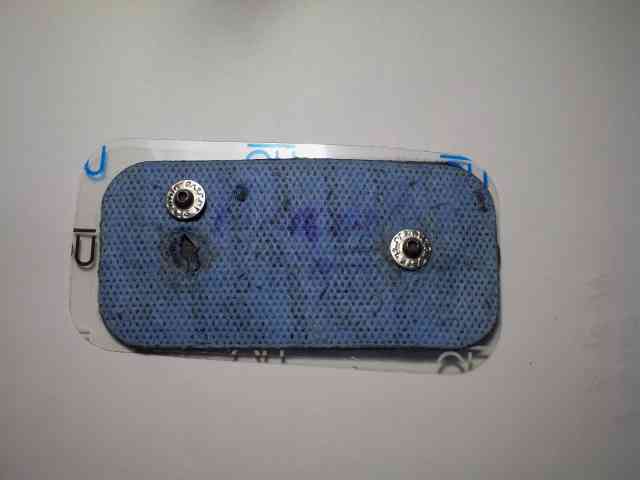

La que no se puede reparar es aquella que se ha arrancado el corchete de raíz y ya no se puede pegar al electrodo de ninguna manera. Sería como el de la imagen:

Ese electrodo de arriba está inservible.

Necesitarás comprar parches nuevos.

O si no quieres depender de los electrodos, te irá bien las fajas o las cintas elásticas para electroestimulación, que tiene unos electrodos que no se gastan nunca. No necesitan recambio.

Pero sigamos con los electrodos.

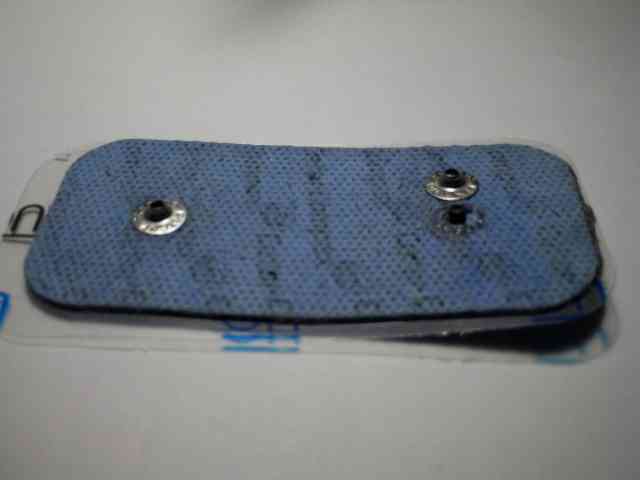

El que se puede reparar es aquel que la parte metálica del corchete se ha despegado del cuerpo que va anclado en el electrodo.

Sería como el de la imagen.

En esta imagen ves que se ha despegado o desconectado la parte metálica del corchete. La estructura que une el electrodo con el cuerpo o base del corchete, sigue unida al electrodo.

En este caso la reparación es muy sencilla.

Compra en la ferretería Ceys especial tejidos.

Echa un poquito de pegamento alrededor de la estructura en la que se sujeta el electrodo. Ojo con no pasarte y no tocar la parte de grafito que sobresale del electrodo. Si ocurre esto, perdería conductividad.

Sería como está en la imagen. El pegamento alrededor de la base de la estructura.

Una vez esté el pegamento echado, coloca conector del electrodo encima y empújalo hacia abajo. Tienes que escuchar un suave “click”. Asegúrate de sentir el “click” porque si no es así, volverá a salirse. Ese “click” te dice que la conexión está en  su lugar.

Como tiene pegamento debajo, al unir la conexión metálica, el pegamento saldrá por los lados y posiblemente manche la conexión metálica. Asegúrate de que el pegamento queda alrededor de la conexión metálica y no sobre ella. Si esto sucede, usa un trapito con alcohol para limpiarlo. Es importante que esté limpio para que haya una buena conexión con el cable del electroestimulador.

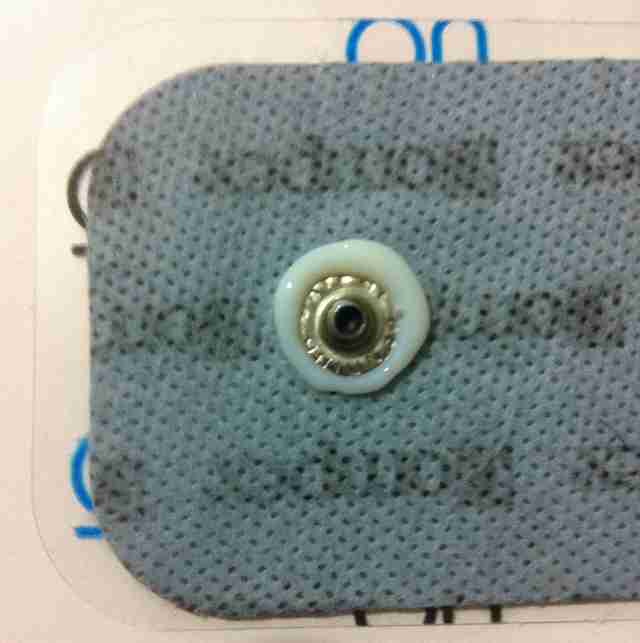

Mira esta foto cómo quedaría el pegamento recién echado

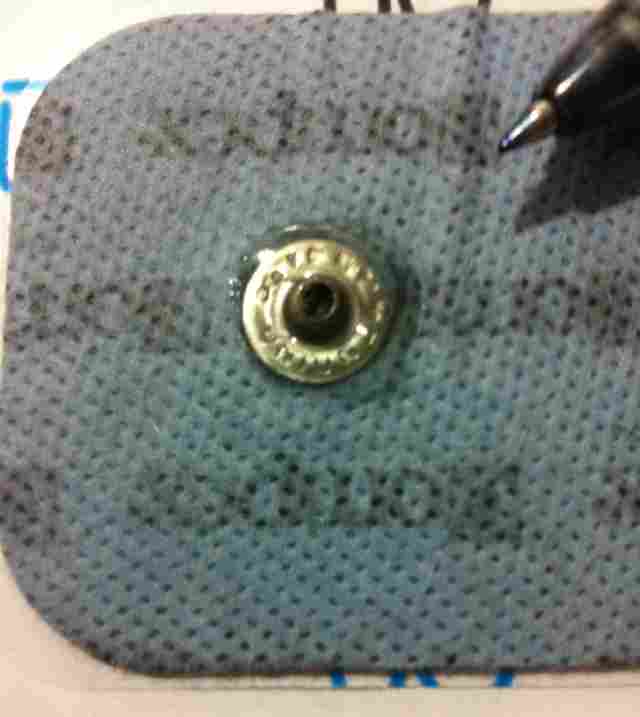

Y en esta otra cómo quedaría después de seco

Una vez están conectados, pegados y limpios, usa algo pesado para poner encima. Una batería, unos libros, una cacerola con algo dentro… algo que sea pesado y que haga presión encima del electrodo.

El truco está en cómo se aplica el pegamento. En dos minutos lo pillas. Es muy sencillo. Si lo haces bien, puedes darle mucha vida a tus parches.
